In veel industriële processen is het belangrijk om materiaalstromen nauwkeurig te meten. De Dynascale 1020 is een bandweegsysteem dat hiervoor is ontwikkeld. Het systeem wordt gebruikt om onder andere de toevoer naar brekers, zeven en molens te monitoren, en werkt ook in omgevingen waar omstandigheden wisselvallig of zwaar zijn.
De 1020 biedt gebruikers de mogelijkheid om inzicht te krijgen in hoeveel materiaal er over een transportband beweegt. Dat helpt bij het bewaken van de doorvoer en het optimaliseren van productieprocessen. De nauwkeurigheid van het systeem ligt, mits goed geïnstalleerd en gekalibreerd, binnen een marge van 0,5 procent. Het systeem bestaat uit drie hoofdelementen: een weegframe, een snelheidssensor en een systeem dat de gegevens verwerkt. Samen zorgen ze voor een continue meting van onder andere de tonnage per uur, de bandbelasting en de bandsnelheid. Ook dag- en totaaltellers zijn beschikbaar.
Constructie en installatie

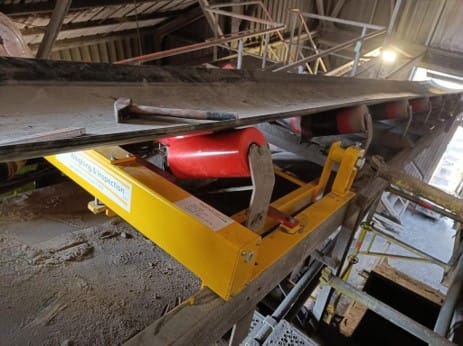

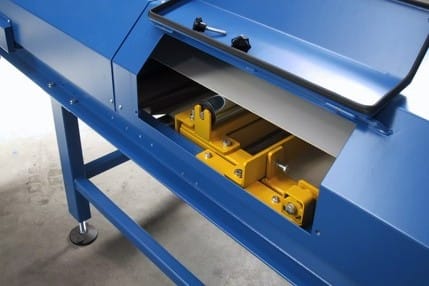

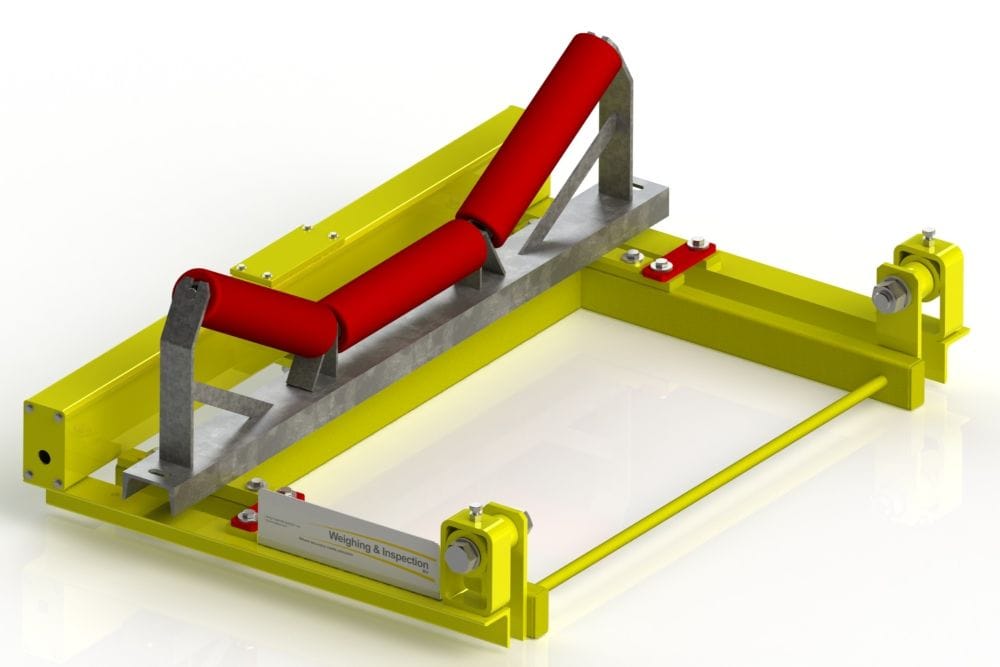

Het weegframe van de 1020 wordt als een geheel geleverd en is geschikt voor zowel vaste als mobiele transportbanden. Het frame rust op één loadcell en twee draaipunten met weinig wrijving. Die constructie maakt het systeem ongevoelig voor trillingen, vocht en stofophoping. De meetnauwkeurigheid wordt mede behaald doordat het frame minder dan 0,1 millimeter verplaatst tijdens het gebruik.
De snelheidssensor wordt direct gemonteerd op de omkeertrommel of een retourrol. Omdat er geen loopwiel over de band zelf beweegt, blijft de meting stabiel. Dit is ook het geval als er sprake is van productophoping of slip. De sensor is uitgevoerd in roestvrij staal en bestand tegen vocht en vuil (IP67).
Gegevensverwerking en communicatie
De meetgegevens worden verwerkt door de WI301 met een 5-inch kleurendisplay. Het apparaat verwerkt zowel het signaal van de loadcell als dat van de snelheidssensor. De WI301 kan worden uitgerust met communicatie-uitgangen, zoals mA, Profinet of Ethernet TCP/IP. Kalibratie is mogelijk met gewichten, kalibratiekettingen of via elektronische simulatie. Voor toepassingen waar dat vereist is, is een OIML-goedgekeurde versie beschikbaar.
